Først startet jeg med å koble en TP-kabel i en veggboks. Her satt jeg fast ledningene inne i TP-kabelen med et kroneverktøy. Jeg måtte passe på at fargekodene stemte og at jeg fulgte b-standarden (som er mest vanlig i Europa).
Deretter koblet jeg en TP-kabel i en grønn plugg (som jeg deretter plugget i en annen veggboks(grønn veggboks)). Denne satt jeg fast på samme måte som i den andre veggboksen, unntatt at jeg ikke brukte kroneverktøyet.
Jeg monterte alt på et kvadratisk brett.
Slik så det ut da vi fikk alt.
Slik ble det seende ut etter veggboksene ble montert på. Her ser dere to veggkontakter. Veggkontakten til venstre brukes mest i hjem, mens veggkontakten brukes mest i skoler og bedrifter. Den til høyre festes på skinner som går langs veggen/taket.

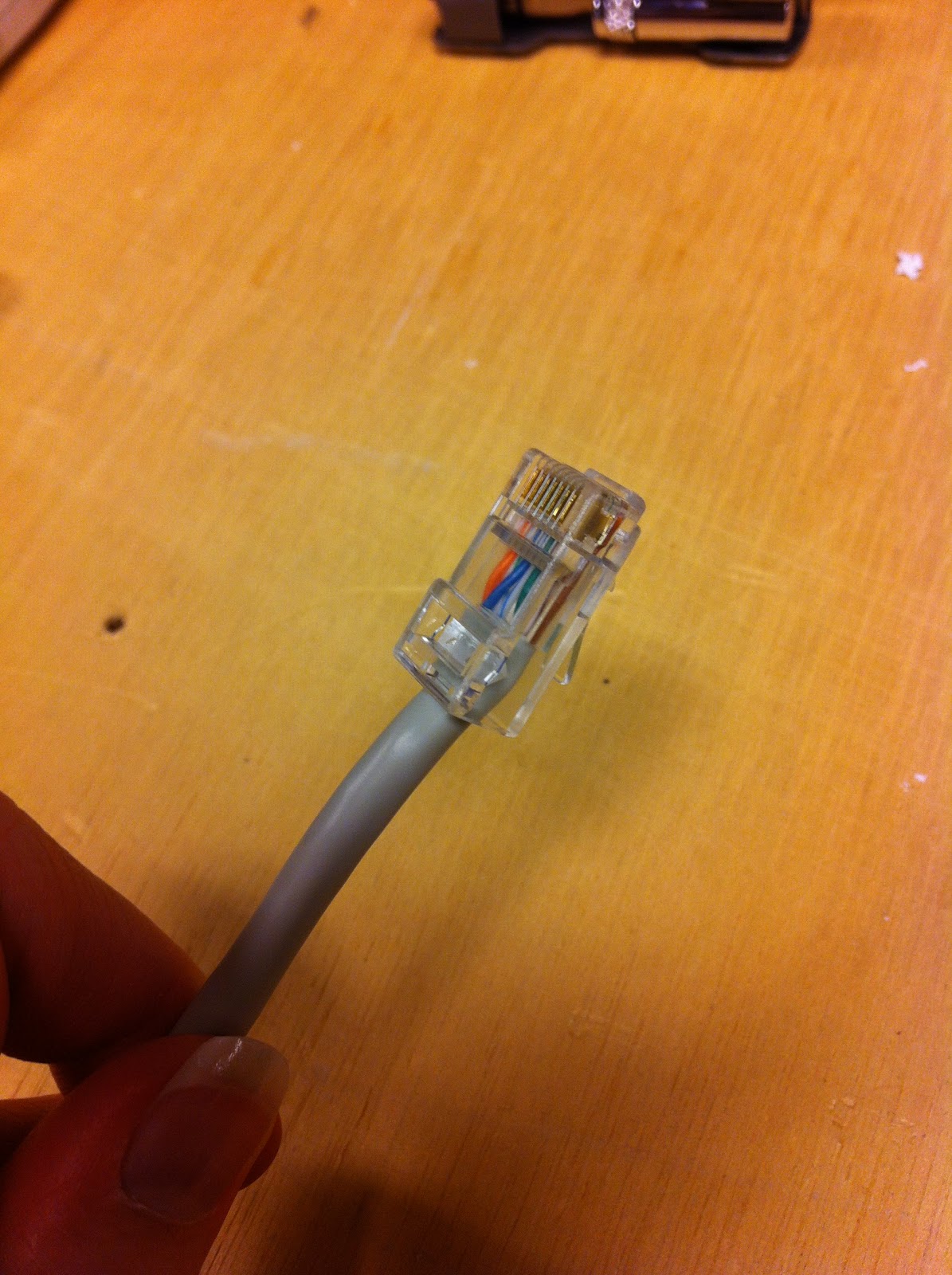

Jeg satt RJ-45 plugger (som er den mest brukte typen ethernet) på TP-kabler . Her satt jeg fargene inn i riktig rekkefølge (b-standard), til slutt brukte jeg en RJ-45 krympetang for å sette den fast på kabelen.
Koblet til patchepanel. Et patchepanel brukes til å terminere inngående og utgående signaler. Her måtte jeg også sette fast riktig farger på riktig sted og bruke b-standard. Satt fast ledningene med et kroneverktøy her også.
Slik ble sluttresultatet! Nå er TP-kabel koblet både inn og ut med patchepanel. To TP-kabler er skjult bak skinner for penest mulig utseende. Til slutt testet vi alt med en cat5 kabeltester
